皆さんこんにちは、建築部の富田です。

今回は、スクリューウエイト貫入試験について掲載します。

【スクリューウエイト貫入試験とは】

スクリューウエイト貫入試験とは、地盤の硬さや支持力を測定するための地盤調査方法の1つです。

先端にスクリューポイントをつけたロッドに荷重や回転を加えることで地盤にロッドを貫入させ、貫入時の抵抗から地盤の硬さや支持力を判定していきます。

スクリューウエイト貫入試験は、土の硬軟や支持力、地層の構成などを評価し建物の沈下や地震時の倒壊リスクを事前に把握することを目的としています。

手軽に地盤の状態を判定できることから、主に戸建て住宅の地盤調査や小規模な建物の基礎設計などに利用されています。

【規格改正による名称変更について】

スクリューウエイト貫入試験は元々「スウェーデン式サウンディング試験」という名前で呼ばれていました。

そもそもこの試験は1917年頃にスウェーデンの国有鉄道が地盤調査を行うために使用したのが始まりで、そこから周辺諸国に普及しました。

日本にも1954年に初めて導入され1976年にJISに制定、そこから広く普及していきます。名称は導入元である国名を考慮して旧規格では「スウェーデン式サウンディング試験」としていました。その後2020年に対応国際規格ではスウェーデンという国名が付けられていないことや、日本では試験装置及び試験方法が独自に発展し対応国際規格とは異なるものとなっていることなどを踏まえてJISが改正され、名称が「スクリューウエイト貫入試験」に変更されました。

【試験の手順】

1.測定位置の設定

まずは、測定する位置を決定します。

一般的には建物の4隅と中央部の合計5か所を測定していきます。

ただし、建物規模や形状などにより、測点の数を調整するケースもあります。

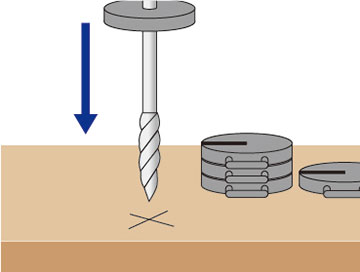

2.スクリューポイントの設置

スクリューポイントをロッドの先端に取り付け、測定位置に対して鉛直に設置します。

画像引用：スクリューウエイト貫入試験 | アキュテック株式会社

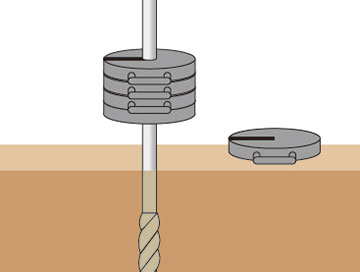

3.荷重による静的貫入の確認

ロッドに段階的に荷重（0.05kN、0.15kN、0.25kN、0.5kN、0.75kN、1kN）をかけていき、そのときの貫入の深さを記録します。

画像引用：スクリューウエイト貫入試験 | アキュテック株式会社

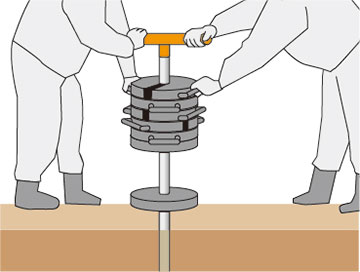

4.回転による貫入の実施

100kgの荷重をかけても貫入しない場合は、ロッドを回転させ、25cm貫入させるのに必要な半回転数を記録します。

2・3の作業を行っている最中に貫入速度が急激に増大したり減少する場合には、その都度貫入状況を記録する。

画像引用：スクリューウエイト貫入試験 | アキュテック株式会社

5.特定の条件を満たし測定を終了

次の条件を満たした際に試験を終了します。

・スクリューポイントが硬い地盤に到達したとき

・大きな石や障害物にあたり、その上で空転したとき

・また10m以内に硬い地盤が確認できないとき

【スクリューウエイト貫入試験の長所と短所】

スクリューウエイト貫入試験の長所は以下になります。

・短時間で調査を行うことができ、費用を抑えることができる。

・狭い場所、限られたスペースでの調査が可能である。

・複数箇所での調査を行うため、地盤構成の変化を詳細に捉えることができる。

スクリューウエイト貫入試験の短所は以下になります。

・硬い地盤や大きなガラなどがある地盤では、調査を行えない。

・深度が深くなるほど、精度が落ちる。

今回はここまで。

以上、建築部　富田でした。
