今回のブログでは　鉄筋工事の梁配筋-カットオフ筋について少し深堀してみようと思います。

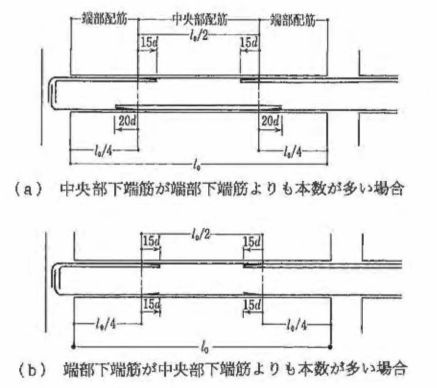

■ カットオフ筋とは？

梁の主筋（引張鉄筋）は、梁全長にわたって同じ本数が必要なわけではありません。

梁には、

• 支点付近 → 大きな曲げモーメント
• スパン中央 → 比較的小さな曲げモーメント

というように、曲げモーメント分布があります。

そのため、

必要鉄筋量が減少する位置で一部の主筋を途中で切り上げる――

これが「カットオフ筋」です。

■ なぜカットオフするのか？

① 構造合理性

曲げモーメントに応じて必要鉄筋量は決まります。

常に最大本数を通す必要はありません。

② コスト・施工合理性

不要な鉄筋を入れ続ければ材料費増加、配筋過密、施工性低下につながります。

必要なところに、必要なだけ。

これが鉄筋コンクリートの合理設計です。

■ でも、どこで切っていいの？

ここが重要です。

単純に「モーメントが小さくなった位置」ではなく、

✔ 必要鉄筋量を満たす位置

✔ 定着長さを確保できる位置

✔ せん断力の影響を考慮した位置

でカットします。

実際の設計では、

• 許容応力度設計
• 保有水平耐力計算
• 終局曲げ耐力

などに基づいて検討されています。

■ 現場で気をつけたいポイント

① 定着長さ不足

カットオフ位置が正しくても、

定着長さが足りなければ意味がありません。

特に柱梁接合部付近では要注意。

② スターラップとの干渉

カットオフ位置付近は

• 応力変化が大きい
• せん断力が大きい

ケースが多く、あばら筋（スターラップ）ピッチが細かい場合もあります。

配筋検査時は、

「切れているからOK」ではなく、構造意図を確認することが大事。

③ 変更時のリスク

現場で安易に

「ここまで延ばした方が楽だから」

「切る位置をずらそう」

という判断は危険です。

カットオフ位置は構造計算に基づくもの。

変更する場合は必ず設計確認を。

■ 実は“弱点”にもなり得る

カットオフ部は応力が再分配されるポイントです。

地震時には塑性ヒンジの発生位置にも影響します。

特に耐震設計では、カットオフ位置の扱いが重要になります。

構造設計者が慎重に決めている理由はここにあります。

■ まとめ

カットオフ筋は単なる「鉄筋の節約」ではなく、

✔ 曲げモーメント分布

✔ 定着

✔ せん断力

✔ 耐震性能

これらを総合的に考えた結果です。

図面を読むときに

「なぜここで切っているのか？」

と一歩踏み込むだけで、施工管理の質は一段上がります。
