さて、今回拓南製鐵倉庫作業所では、杭工事に取り掛かっています。

まず、設計事務所の遣り方・杭芯検査を受検しまして、

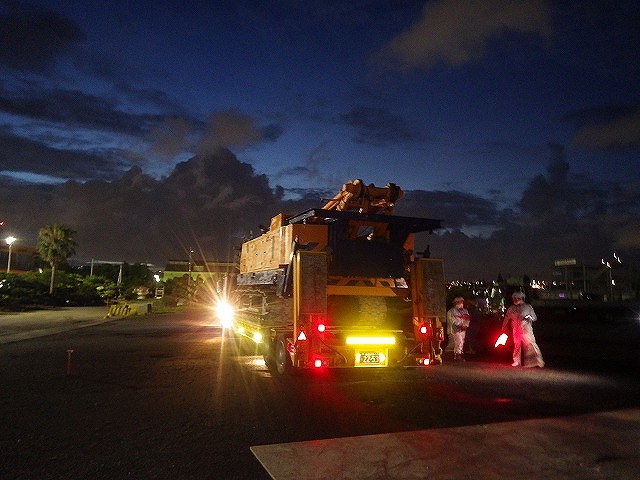

道路交通法上深夜の大型車の搬入を行い

三点支持式杭打機を二日掛けて組み上げます。

プレボーリング併用打撃工法での作業です。

それでは試験杭の打設を行いましょう。

φ３５０のＰＨＣ杭（遠心力成型高強度プレストレスコンクリート）を埋設する為、オーガーでの掘削です。

杭を下杭７ｍ（Ａ種）＋中杭７ｍ（Ｂ種）＋上杭（Ｂ種）を溶接にて繋ぎます。

そして、４ｔの油圧式ハンマー打設を行います。

リバウンドを取りまして、支持力の計算です。

今回当現場では、φ３５０とφ３００の杭が有ります。

長期許容支持力は、φ３５０で４５０ＫＮ、φ３００で３５０ＫＮ以上になります。

Ｒ＝Ｆ/５Ｓ＋０.１・・・建築工事監理指針（平成２５年度版）に有ります。

Ｒ＝杭の長期推定支持力　　　（ＫＮ）
Ｓ＝杭の最終貫入量　　　　　（ｍ）

現場では、３.８㎜－１０回打撃でのリバウンド採取の平均値＝ｍ換算０.００３８ｍ

Ｆ＝ハンマーの打撃エネルギー（ＫＪ）

油圧ハンマー使用の場合

Ｆ＝２Ｗ×ｇ×Ｈ
Ｗ＝重りの質量　　　　　（ｔ）　　　　　今回４ｔ
ｇ＝重力加速度　　＝９.８（ｍ/Ｓ2）　　重力９.８
Ｈ＝重りの落下高　　　　（ｍ）　　　今回４段階＝０.７６

Ｆ＝２×４ｔ×９.８×０.７６＝５９.５８４

Ｒ＝５９.５８４/５×０.００３８＋０.１＝５００.７ＫＮ

設計長期許容支持力４５０ＫＮ　＜　５００.７ＫＮ・・・ＯＫ

最終貫入量＝ＧＬから１５ｍで支持層に１ｍ貫入でＯＫ

試験杭ＮＯ,１は、合格になります。

今回は、長くなりましたが、杭工事の流れを御報告させて頂きました。
